中频炉炉衬快速顶出机构

二维码

发表时间：2024-02-22 11:20作者：海山机电来源：陕西海山机电有限公司网址：http://www.hszpl.com

中频炉炉衬快速顶出机构是熔炼炉中的一个关键设备，它的主要作用是在需要时迅速而准确地将炉衬从中频熔炼炉中顶出，以便于进行炉衬的更换、清理和维护工作。以下是海山电炉小编总结关于中频炉炉衬快速顶出机构的一些知识，供大家参考，


中频炉炉衬快速顶出机构用于快速拆除中频炉‍额废炉衬,它由顶推块、顶出油缸和操作机构组成。

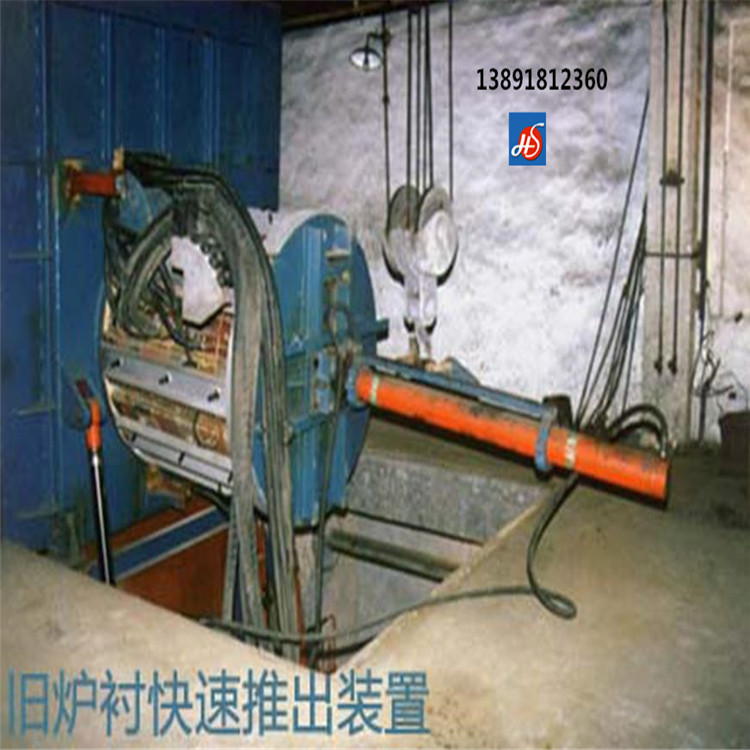

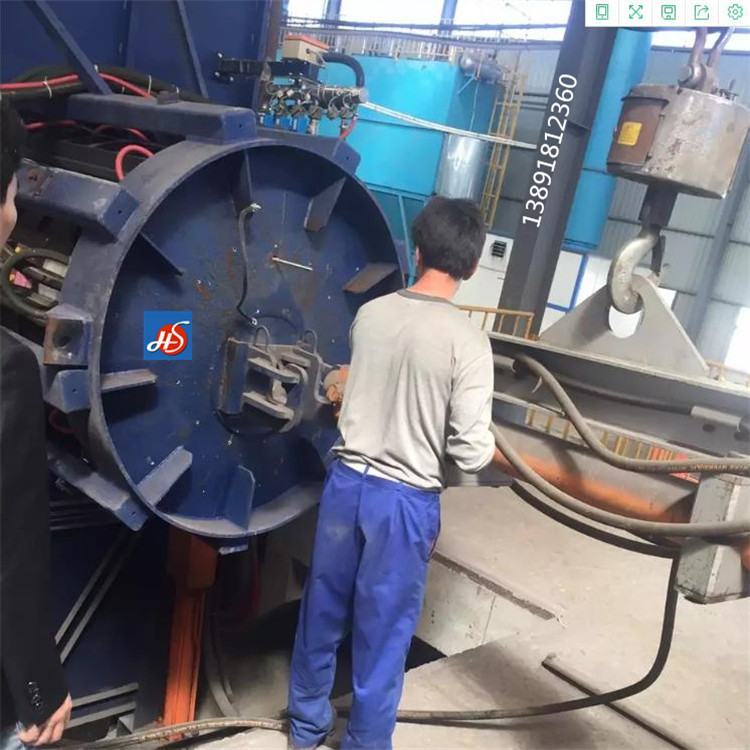

中频炉炉衬快速顶出机构的顶推块装在炉衬下面可以通过炉体底部的顶推孔与顶推油缸相连需要推出旧炉衬时，可将炉体倾转90度将顶推机构与炉底的固定部件连接，操作炉台上的手柄即可将旧炉衬推出，炉衬顶推液压器件采用榆次液压件厂，使用该机构不仅能减轻工人操作劳动强度，减少停机时间，降低拆炉衬，对感应器的损伤程度，而且也将噪音和粉尘的有害污染降到最低限度.

二、中频炉炉衬快速顶出机构的工作原理

当需要更换或清理中频炉炉衬时，控制系统会发出指令，使顶出缸伸出。顶出缸的伸出会推动顶出杆，进而推动炉衬从熔炼炉中快速顶出。顶出到位后，控制系统会停止顶出缸的动作，然后可以进行炉衬的更换、清理等工作。

三、中频炉炉衬快速顶出机构的应用

中频炉炉衬快速顶出机构广泛应用于各种中频熔炼炉中，特别是那些需要频繁更换海山电炉的炉衬的熔炼炉。它的使用大大提高了熔炼炉的维护效率，降低了生产成本，并保证了生产过程的连续性和稳定性。

四、中频炉炉衬快速顶出机构的组成：

1、顶出缸：顶出缸是执行顶出动作的主要动力部件，它通常由一个液压油缸组成，通过伸缩运动来推动顶出杆。

2、顶出杆：顶出杆直接连接到炉衬上，当顶出缸伸出时，它会推动炉衬从熔炼炉中顶出。

3、导向机构：为了确保顶出杆在顶出过程中的稳定性和准确性，通常会设置导向机构来指导顶出杆的运动轨迹。

4、控制系统：控制系统负责控制顶出缸的动作，确保顶出过程的安全和可靠。

五、中频炉炉衬快速顶出机构的特点：

1、高效快捷：中频炉炉衬快速顶出机构采用机械化操作，可以快速将海山电炉炉衬从熔炼炉中顶出，大大缩短了维护和更换炉衬的时间，提高了生产效率。

2、安全可靠：中频炉炉衬快速顶出机构采用安全可靠的设计，可以保证海山电炉炉衬顶出的平稳和安全，避免了炉衬脱落和伤人的危险。
